Rebreather

Rebreather

Rebreather sind keine Neue Technologie, wurden  aber im Lauf der Zeit vom reinen O2 Rebreather zu vollelektronischen Systemen weiterentwickelt.

Die ersten SUBMATIX Rebreather waren einfache  SCR  Systeme. In kurzer Zeit wurden diese zu eCCR  Rebreathern weiterentwickelt.

Im Mittelpunkt stand immer die Devise von einfachen Handling und Zuverlässigkeit.

Electronic

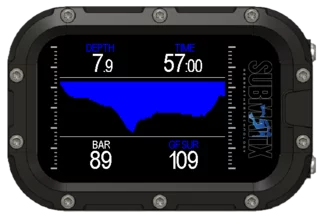

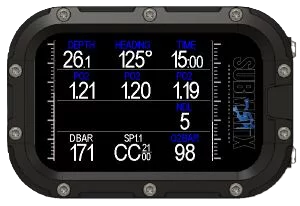

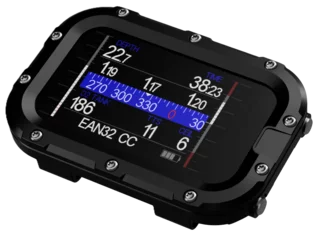

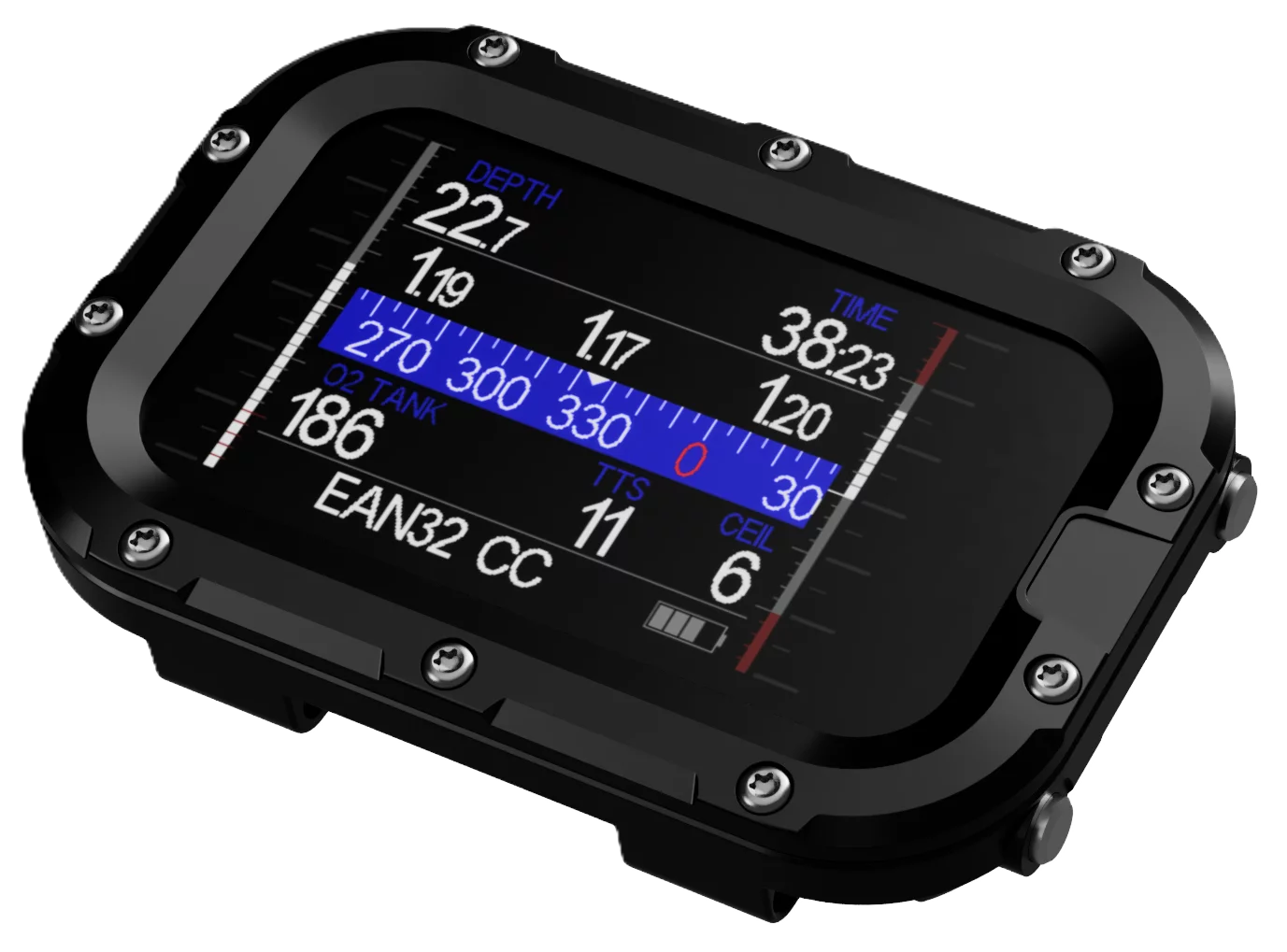

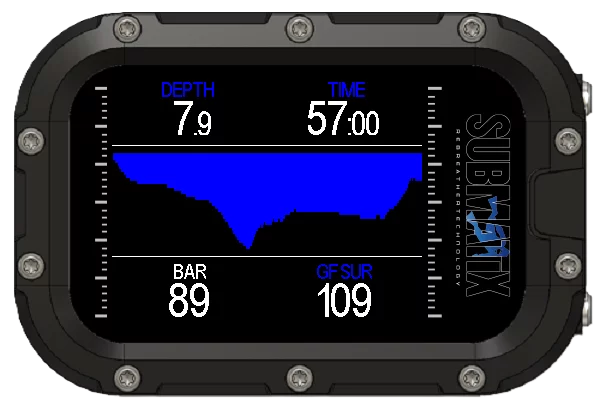

  HANDSET / HUD / Wireless Transmitter


        Specifications

  • Maximum operation Tiefe: 120 m
  • Full color Sonnenlicht ablesbares   TFT Screen, 320x240 pixel,  RGB
  • Digital Druck Sensor  300 m rated
  • Tiefenauflösung : 0.1 m
  • Temperaturauflösung 0.1 °C
  • Digital compass, Neigungskompensiert
  • 2 Kanal Magnetisches kabelloses   interface,125   kHz
  • BT interface
  • USB interface
  • Gehäuse aus glasfaser verstärten Polyamid
  • Tiefen Equipment certifieziert  EN250:2014 is 50 m
  • Luft entspechendmit EN250:2014
  • Für atembare Luft enstsprechend   EN 12021


     Decompression Algorithmus

  • Buehlmann ZH-L16C Decompression
  • 16 Gewebe für Stickstoff, 16 Gewebe für Helium
  • Gradient Faktoren
  • Nicht Fliegen Indikator
  • automatische Höhenanpassung
  • AIR / NITROX / TRIMIX / OC Tauchen
  • 5 gas Einstellungen für OC Tauchen
  • CCR Rebreather Tauchen
  • 3 Diluent Gas Einstellungen für CCR Rebreather Tauchen
  • Sprachen :  Deutsch / Englisch / Französisch/ Spanisch / Italienisch / Chinesisch

  Controller

  • Doppel Processor System
  • Doppel Power System
  • 3 x analoge und optische GF Sensoren möglich
  • sensor voting logic
  • solenoid Ansteuerung 6 Volt
  • Kabellose Datenübertragung zum Handset oder HUD
  • ambienter Drucksensor
  • SD Karte für Datenspeicherung ( Logbuch )
  • 2 x HP Drucksensor Digital  für Oxygen / DIL
  • USB port für Datenspeicherung und Programmierung
  • Optionen: Kabelloser Port für Tempstick / Buzzer / Vibrationsmotor

     Wireless Transmitter

  • wireless Transmitter zur kabellosen Übertragung von Sensordaten zum Handset oder HUD Monitor
  • Sensoranschluss über 7 pol Fischer Buchse

    Analytical O2 Sensoren

  • Oxygen Sensor Model PSR 11-39-MDSX
  • Measuring Range 0-100% O2 0-100%
  • Signal Output (1)  8.5 -14 mV
  • Response Time 90% 6 seconds
  • 6 seconds  Accuracy Full Scale (2)(4) ±   1%
  • Accuracy Over Operating Range ± 5%
  • Drift % Signal/Month (2)(3) < 1%
  • Linearity ± 1%
  • Flow Rate Recommended 0.1–10 lpm   0.1–10 lpm
  • Position Sensitivity (3) None
  • Temperature Coefficient Compensated
  • Operating Range 0 to 50° C
  • Pressure Ambien  Humidity Non-
  • Condensing 0-99%
  • RH 0-99%
  • Expected Life (1) 36 months
  • Storage Temperature (5) -20 to 55°C
  • Recommended Storage (5) < 6 months
  • Warranty ex-factory (6) 12 months
  • Electrical Connections 2 pin molex with   2 1/8" wires

   GREEN FLASH O2 Sensoren

  • Digital solid state O2 sensor
  • Range: 0.1 – 2 bar pO2
  • Response time t63 < 1.5
  • Expected lifetime: 5 years
  • Integrated temperature compensation
  • M16 thread
  • Diameter: 30mm
  • Smart interface
  • Digital mode
  • Analog mode (~ 10mV @ 0.21 bar pO2 )
  • Battery powered (Coin cell, CR2477)
  • Battery is user replaceable
  • Compliant to: EN 80601-2-55:2018, EMC

QUANTUM SF eCCR REBREATHER

Die neuste Generation für anspruchsvolle Tauchmissionen

Wenn Du auf der Suche nach einem elektronisch gesteuerten Rebreather bist, der höchste technische Standards erfüllt und dabei kompromisslose Zuverlässigkeit bietet, dann ist der Submatix Quantum SF eCCR Rebreather genau das richtige System für Dich. Dieses Gerät vereint modernste Sensorik, modulare Bauweise und intuitive Bedienung – entwickelt für technische Taucher, die keine Kompromisse eingehen.

Weitere Merkmale:

  • eCCR Rebreather
  • Gegenlunge auf dem Rücken, für optimalen WOB
  • Submatiux X-CON Verbinder am Atemschlauch

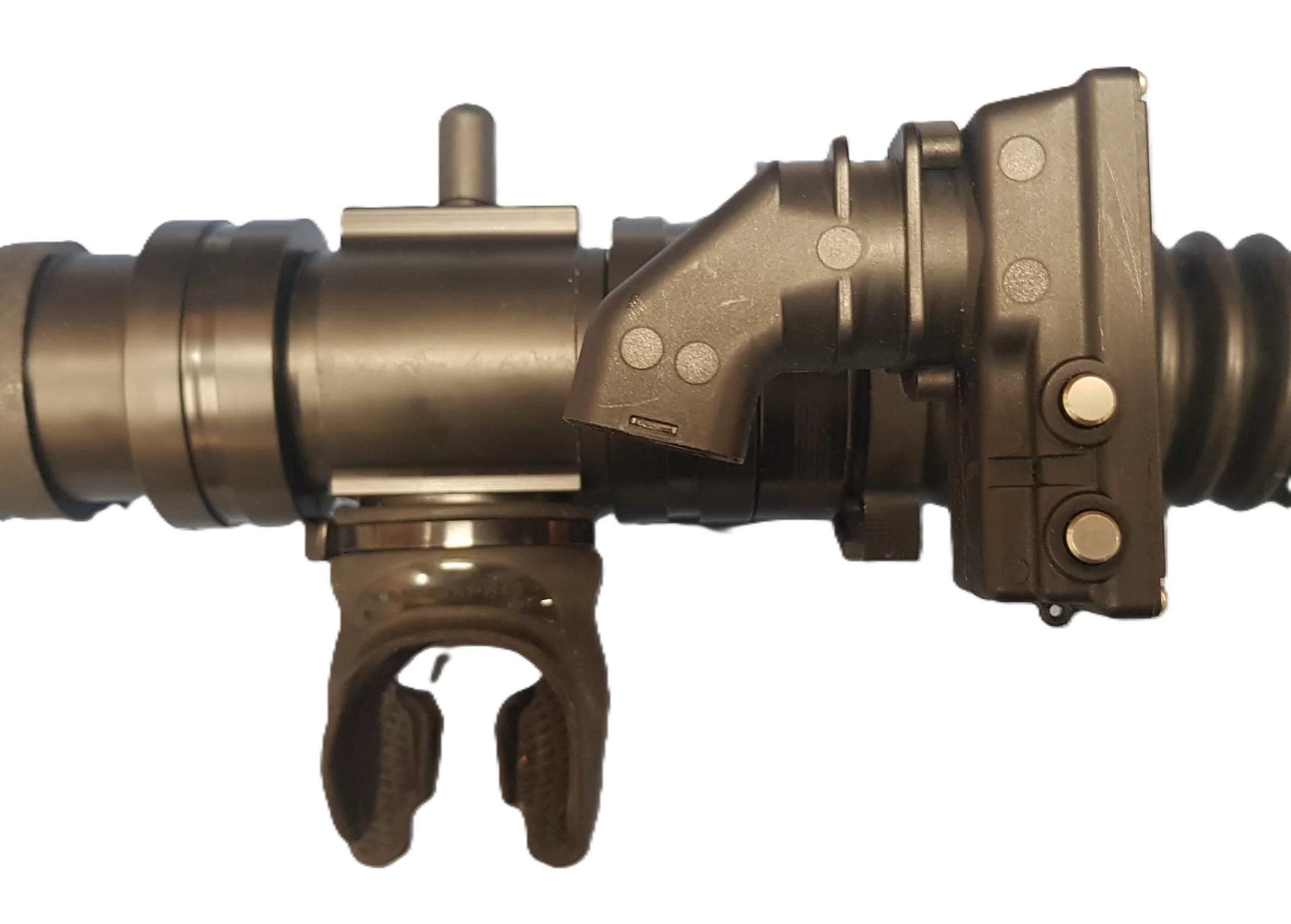

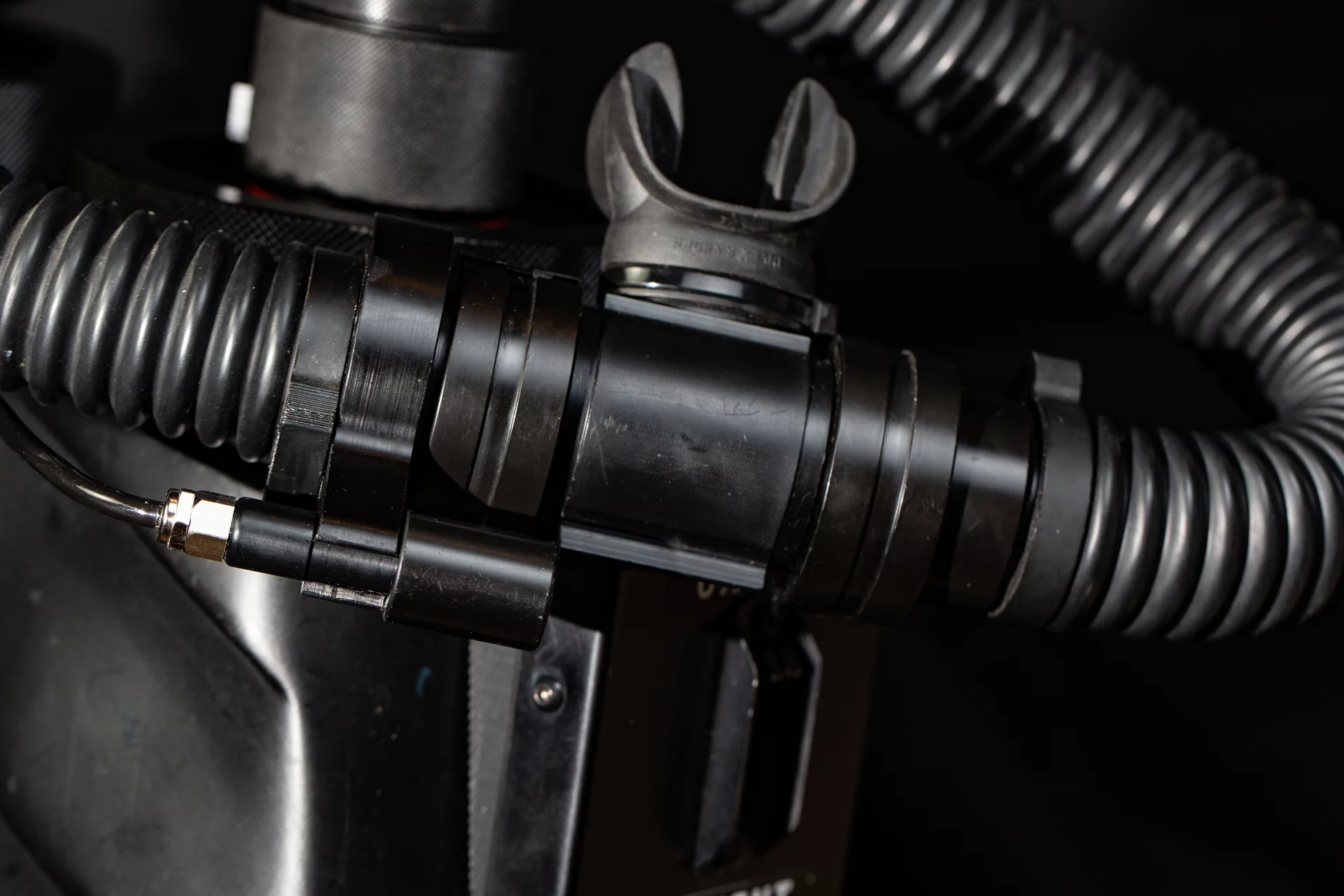

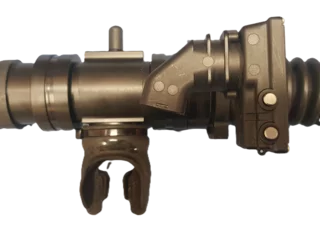

  • einhand bedienbares Mundstück
  • Flexibele Flaschengrößen
  • Transparenter Kalkbehälter mit 2.7 Kg Kalkfüllung
  • O2 und DIL Booster manuell
  • Sauerstoff Einspeisung über JAKSA Mgnetventil
  • kabelloses Handset ( Tauchcomputer / Set Point controller )
  • mehrere Handsetes möglich / Tauchlehrer Monitoring )
  • Robuster Frame aus seewasserbeständigen ALU
  • Robustes Backplate aus seewasserbeständigen ALU
  • HUD Display mit 3 x LED für PPO 2 der Sensoren
  • Verwendung von chemischen und optischen ( GREEN FLASH ) Sensoren
  • optionales PPO2 monitoring möglich
  • Set Point Umschaltung am HUD
  • Digitale HP Drucksensoren an den 1. Stufen / Anzeige auf dem Handset
  • alle Kabelverbindungen aus längsdruckdichten Kabel

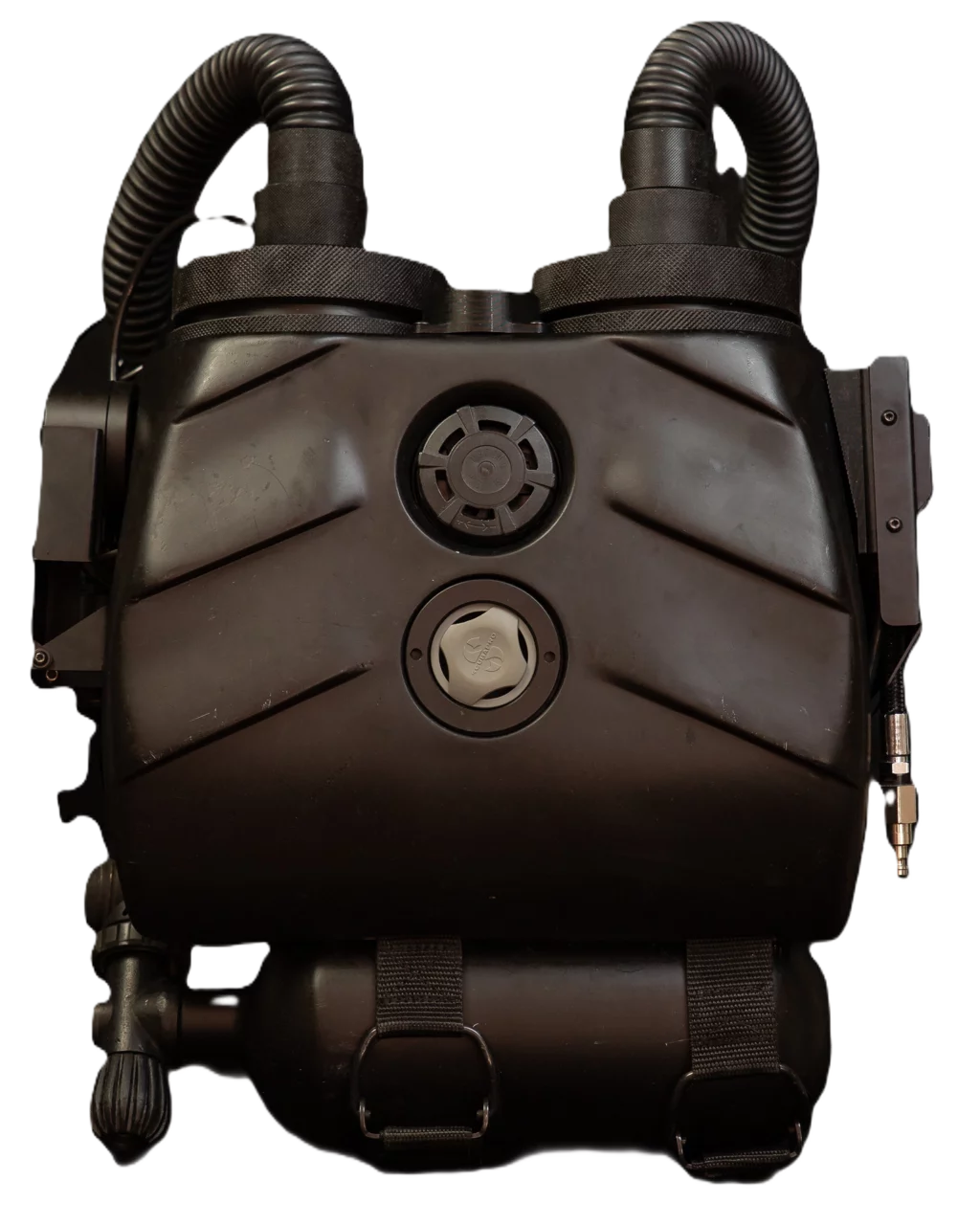

SUBMATIX Combo 2

 Rebreather für komplexe Einsätze

 kompakt  robust   modular

Modulares Rebreather System.Konfigurierbar als :

  • reinen Sauerstff Rebreather
  • O2 Rebreather mit Umschaltung auf NITROX (  SCR Mode)
  • eCCR voll geschlossenen Rebreather
  • Front und Back  mounted Version möglich

Ausstattung :

  • robustes GFK Gehäuse
  • Gegenlunge im GFK Gehäuse montiert dadurch optimierte Kalkstandzeit durch Isolation zum umgebenden Kaltwasser
  • O2 Sensoren möglich chemische und optische Green Flash Sensoren
  • Ausstattung mit Submatix Electronic möglich
  • Verschiedene Tragesysteme möglich / Backplate mit Harness / Tactical Weste

Technische Daten:

  • Gewicht ohne Suerstoff Cylinder und ohne Atemkalk 7 Kg
  • Kalkbehälter 2 x 1.3 Kg max Atemkalkfüllung
  • Dimensionen : Breite 35 cm / Höhe 18 cm / Länge ohne Atemschlauch 42 cm

SUBMATIX ABS REBREATHER

Autonomes Breathing System

  • entwickelt als  Bail Out System
  • keine riesigen Flaschepakete notwendig
  • Das ABS kann mit fast allen Rereathern kombiniert werden
  • manuelle Gaseinspeisung mit Oxygen und DIL Booster
  • optionale Electronic möglich
  • 1.8 Kg Kalkbehäter unter der Rechten Schulter montiert
  • Atemschlauch ohne störende T-Stücke / kompakt an der Front des Tauchers platziert
